CMA Standoff
Embase renforcée pour montage sécurisé
• EMBASE STANDOFF • HAUTE DENSITE DE CONTACTS • FIXATION SECURISEE • PROTECTION EMI-RFI

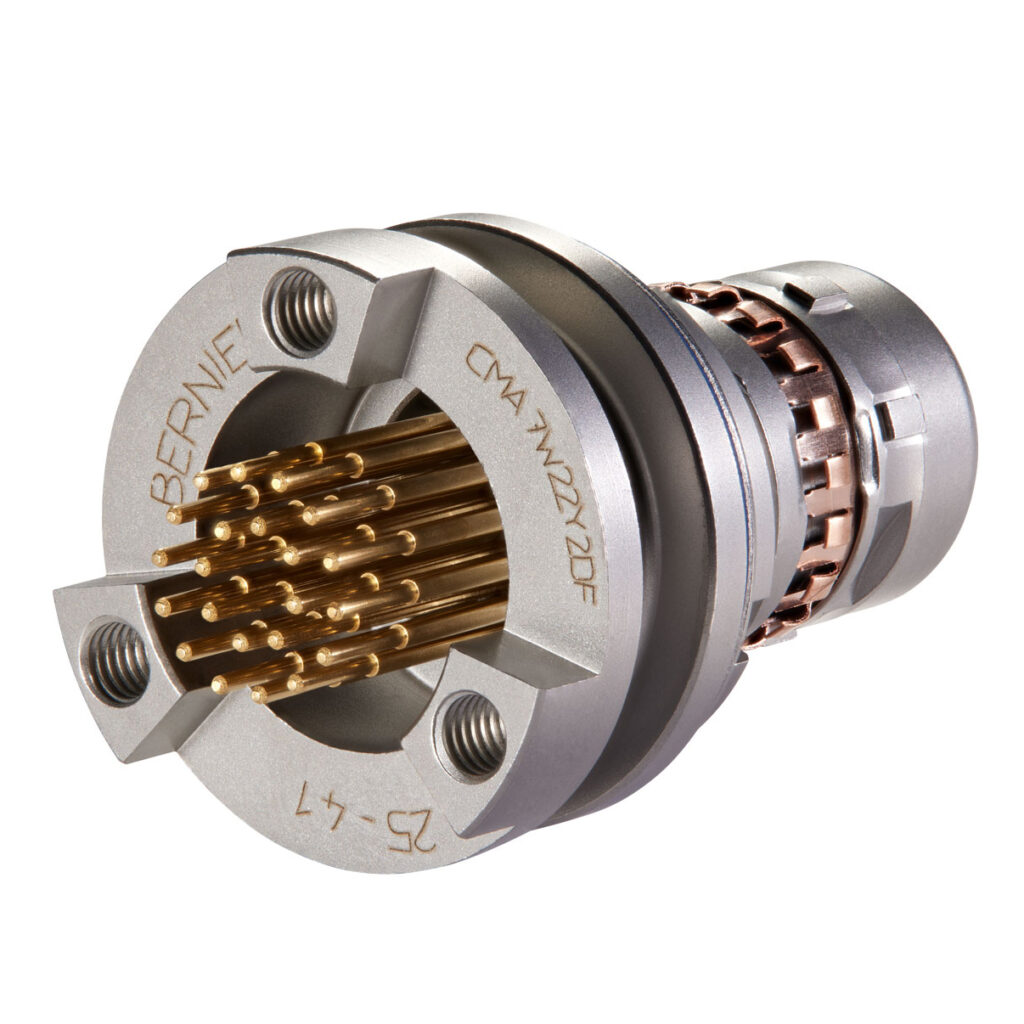

L’embase CMA Standoff est une embase de panneau renforcée, dérivée de la gamme CMA. Son design standoff avec écrous intégrés assure une installation stable et résistante aux vibrations sur les circuits d’équipements durcis. En acier inoxydable, étanche IP68 et blindés EMI/RFI, elle est conçue pour l’intégration sur circuit imprimé dans les environnements les plus exigeants.
Fixation sécurisée et haute densité de contacts pour installation sur circuits imprimés
Là où une embase standard peut se desserrer sous l’effet des vibrations ou des contraintes mécaniques, l’embase CMA Standoff garantit un maintien renforcé sur circuit imprimé grâce à ses 3 trous taraudés, assurant une fixation stable et reproductible. Cette conception la rend particulièrement adaptée aux équipements durcis où l’intégrité de connexion sous vibrations continues est une exigence. Disponible en 14 ou 22 contacts en terminaison picots, elle s’intègre directement sur le circuit imprimé.
PROTECTION EMI-RFI
FIXATION SECURISEE
HAUTE DENSITE DE CONTACTS
MECHANICAL AND CLIMATIC CHARACTERISTICS
| Locking | Push-pull, Breakaway |
| Operating temperature | -55°C to +125°C |
| Nbr of mating-unmating cycles | up to 10 000 cycles (Push-pull - 14 contacts) up to 2000 cycles (Breakaway) & 5000 cycles (22 contacts) |
| Sealing | IP68 connected and disconnected |
| Corrosion resistance (Salt spray) | Stainless steel : 96 hours |
| Fluid resistance | Hydrocarbon and oils |
ELECTRICAL CHARACTERISTICS
| Nbr. of contacts | 14 | 22 |
| Gauge - AWG | 22 | 26 |
| Types of contacts | PCB pins | |
| Operating voltage | 60Vmax | |
| Current rating per contact | 1,5 A max | 2 A max |
| Contact resistance | ≤ 10 mΩ | |
| Insulating resistance | > 1000 MΩ under 500VDC | |
| Crosstalk | 80 dB at 8 kHz | |
| Dielectric strength | 500 Veff at/à 50 Hz | |
| EMI RFI Protection | Yes | |
MATERIALS
| Connector shell | Standard : Stainless steel Option : Marine stainless steel and Marine bronze |
|
| Connector shell plating | Sandblasting |
|
| Insert | Thermosetting | PBT |
| Contacts | Copper alloy plated with gold overnickel |
|
| Shielding ring | Beryllium copper | |
- Last update:10/05/2026
APPLICATIONS
- Ordinateurs durcis et électronique embarquée nécessitant des connexions PCB résistantes aux vibrations
- Défense terrestre : radios SDR, systèmes C4ISR, plateformes montées sur véhicule
- Avionique et électronique de bord avec intégration PCB en espace contraint
- Panneaux d’équipements industriels soumis à des contraintes mécaniques continues
